In een serverkast berg je verschillende apparatuur veilig en centraal op. Het inrichten van een 19 inch serverkast is afhankelijk van verschillende factoren. Er is dus (helaas) geen standaard beschrijving voor. Maar, om je toch te helpen bij het inrichten van een 19 inch serverkast, hebben wij een aantal tips voor je! Na dit artikel weet jij hoe je de serverkast optimaal kunt inrichten.

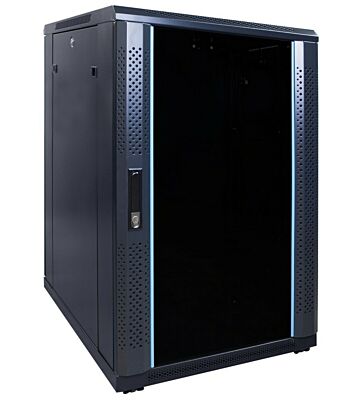

Wat is een 19 inch serverkast?
Een 19 inch serverkast beschikt over montage profielen. Deze profielen staan op een afstand van 19 inch. Dit is 48,26 cm. Netwerkapparatuur en accessoires met ditzelfde profiel passen hierdoor gemakkelijk in de kast. 19 inch is de meest voorkomende afmeting.
De basiselementen uit een serverkast
Wanneer we de inrichting van een serverkast terugbrengen naar de basis, bestaat deze uit 4 elementen:
- Patchpanelen
- Kabelmanagement
- Legborden
- Blind- of afdekpanelen
Deze elementen zorgen er samen voor dat verschillende apparatuur veilig en centraal opgeborgen wordt. Hieronder vertellen we je stap voor stap hoe ieder element werkt.
Overzicht met patchpanelen

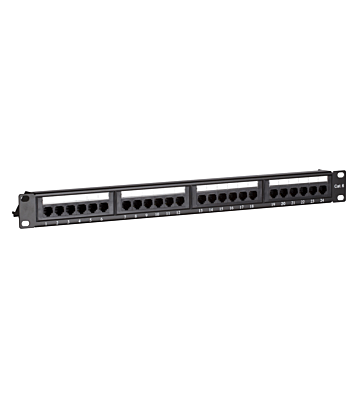

Patchpanelen zorgen voor overzicht in de netwerkbekabeling. De panelen zijn voorzien van poorten met daarop nummers. Koppel vervolgens ieder nummer aan een nummer op de in- of opbouwdoos. Zo weet je in één oogopslag in welke ruimte de kabel gebruikt wordt.
Twee soorten patchpanelen
1) Een standaard patchpaneel is aan de voorzijde voorzien van een RJ45/RJ11 poort. Aan de achterkant kun je een kabel door middel van een LSA tang aansluiten. Aan de voorkant sluit je een patchkabel aan.
2) Een keystone patchpaneel richt je geheel naar eigen wens in. De metalen behuizing wordt zonder keystones geleverd. Je kunt de benodigde keystones bestellen die je in het paneel wilt gebruiken. Hierin heb je de keuze tussen onafgeschermd en afgeschermd.
Structuur met kabelmanagement
In een serverkast komen veel kabels samen. Zonder structuur kan dit overlast, verwarring en frustratie veroorzaken. Met kabelmanagement werk je netjes en overzichtelijk.

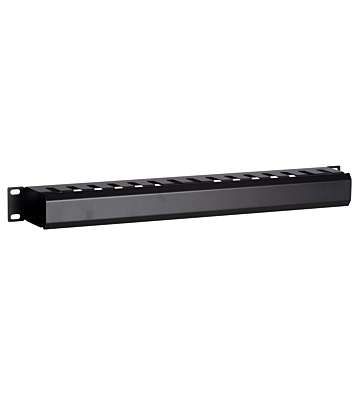

Bij iedere serverkast bevindt zich bovenin en aan de achterkant de kabeldoorvoer. Via de kabeldoorvoer komen de kabels in de kast terecht. Op dit punt kun je structuur toepassen door gebruik te maken van kabelgoten, kabelhouders of kabelbinders (tie wraps). Dit is geheel afhankelijk van jouw voorkeur.
Extra tip: bundel alle korte patchkabels - die naar bijvoorbeeld een switch lopen - samen in een kabelmanagement tool.
Apparatuur plaatsen met legborden

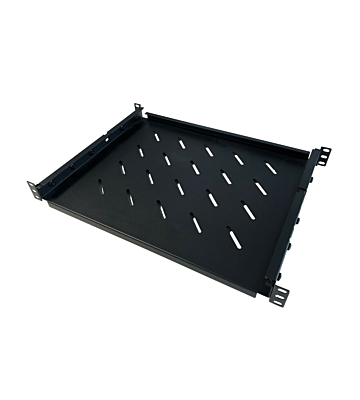

Voor het plaatsen van apparatuur zonder 19 inch profiel, gebruik je een legbord. Bij apparatuur zonder 19 inch profiel kun je denken aan wifi kastjes, back-up schijven et cetera. Je kunt kiezen uit drie type legborden.
- Vaste legborden passen enkel in onze 19 inch serverkasten én in kasten met een breedte van 47,2 centimeter tussen de verticale staanders. De legborden worden in beide gevallen aan de zijkant geplaatst. Hierdoor kan het legbord meer gewicht dragen.
- Uitschuifbare legborden zijn perfect voor het plaatsen van bijvoorbeeld een server. Zoals de naam al verklapt, is dit legbord uitschuifbaar. Zo kun je gemakkelijk bij de achterkant van het apparaat. De draagkracht bij uitschuifbare legborden is wel beperkt tot 18 kg.
- Universele legborden zijn eigenlijk hetzelfde als vaste legborden. Maar deze borden passen ook in een 19 inch serverkast profiel dankzij de ‘’oren’’ aan de voorkant.
Opbergen handleidingen en documenten
Met legborden is het ook eenvoudig om belangrijke handleidingen bij de apparatuur te bewaren. Voor het geval dat… Wil je privé documenten opbergen bij de serverkast? Dan kun je het beste afsluitbare lades kopen.
Afwerken met blind- of afdekpanelen

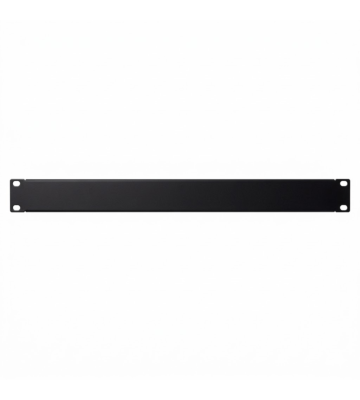

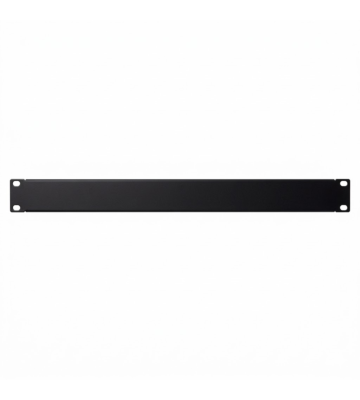

Wat overblijft is het afwerken van overgebleven ruimte. Hiervoor gebruik je blind- of afdekpanelen. Deze panelen zorgen ervoor dat de serverkast er netjes uitziet van de buitenkant. De panelen zijn dicht of geperforeerd.
Extra tip: kies voor geperforeerde panelen wanneer er apparaten in de serverkast staan die veel warmte afgeven. Door de gaatjes in het paneel is de luchtcirculatie beter.
De hoogte van het paneel is afhankelijk van de hoogte van de overgebleven ruimte. Wij bieden blindpanelen aan in hoogtes van 0,5U tot 10U. De panelen klik je eenvoudig in het 19 inch profiel.
De inrichting van de serverkast checken
Als het goed is, weet je nu precies uit welke vier elementen een serverkast wordt ingericht. We sommen de praktische tips hieronder nog even voor je op.
- Tip 1: met patchpanelen orden je alle netwerkbekabeling.
- Tip 2: met kabelmanagement zorg je voor structuur en groepering in alle binnenkomende en uitgaande kabels.
- Tip 3: op legborden plaats je alle apparaten en hierop kun je ook belangrijke handleidingen en documenten bewaren.
- Tip 4: om de serverkast een mooi aanzien te geven, werk je de overgebleven ruimte af met blindpanelen.
